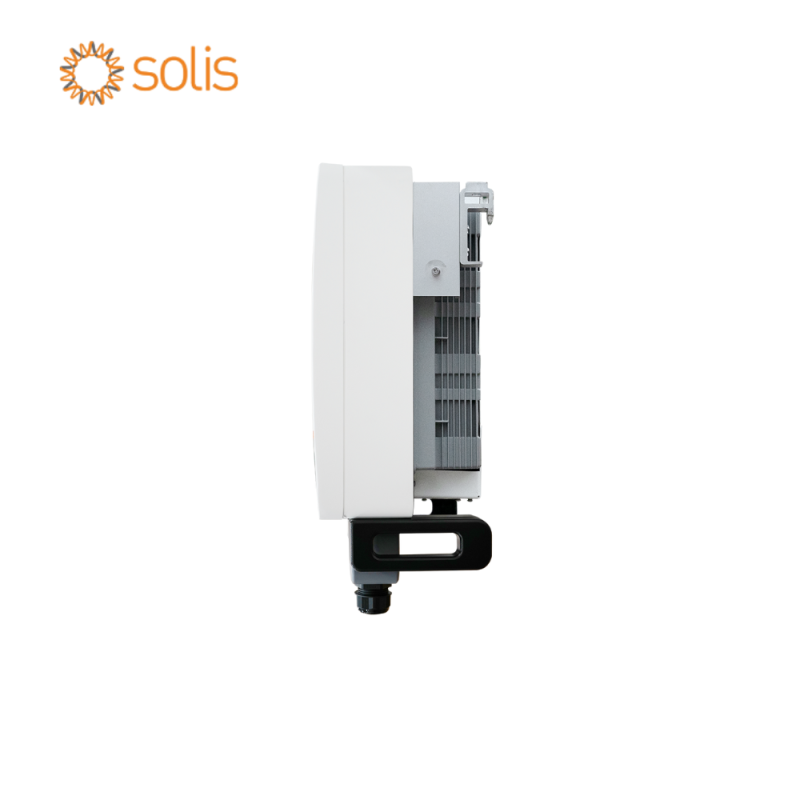

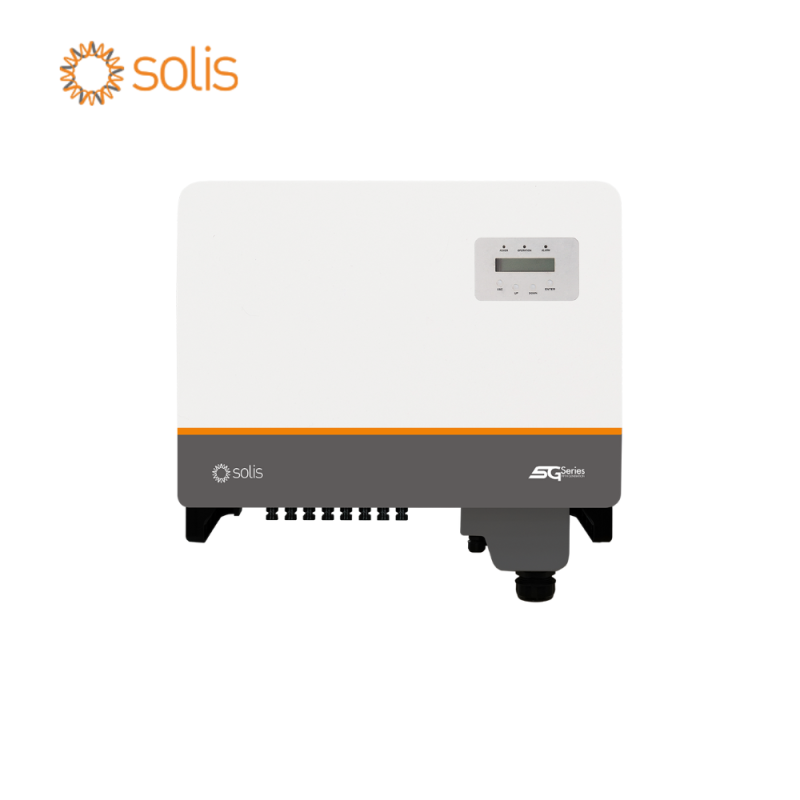

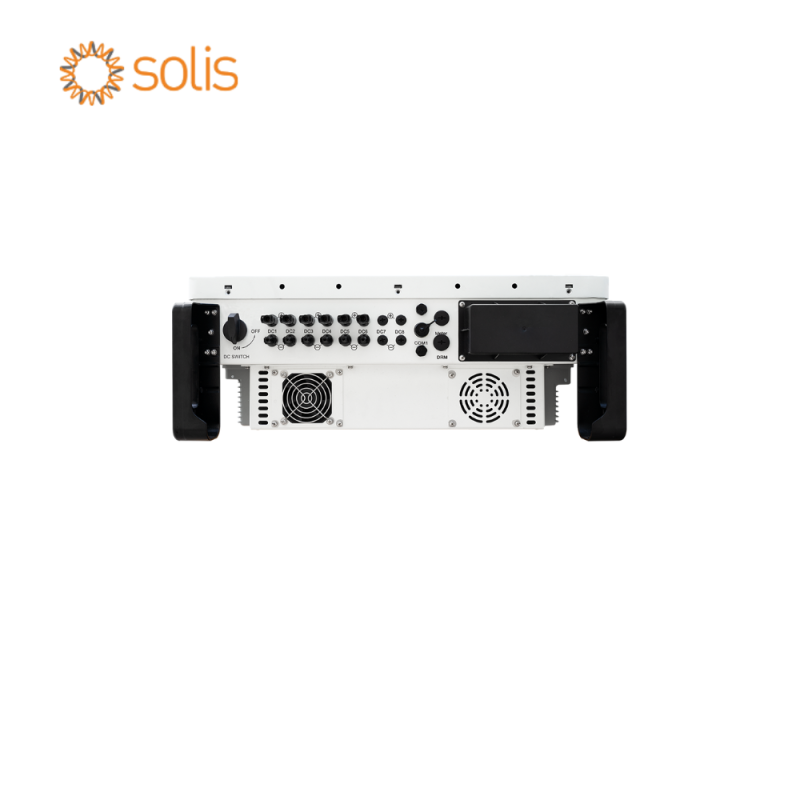

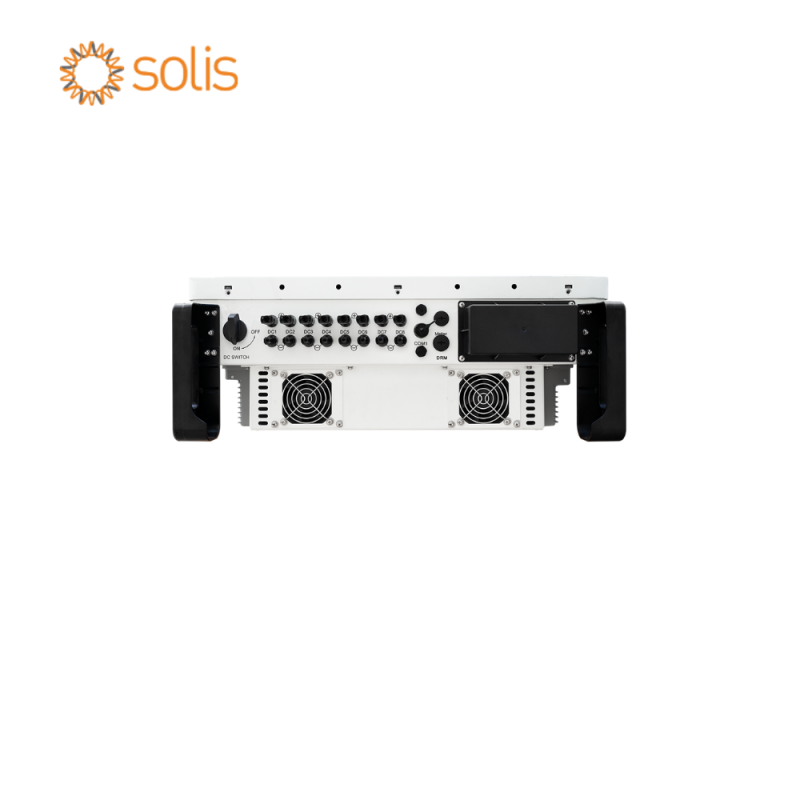

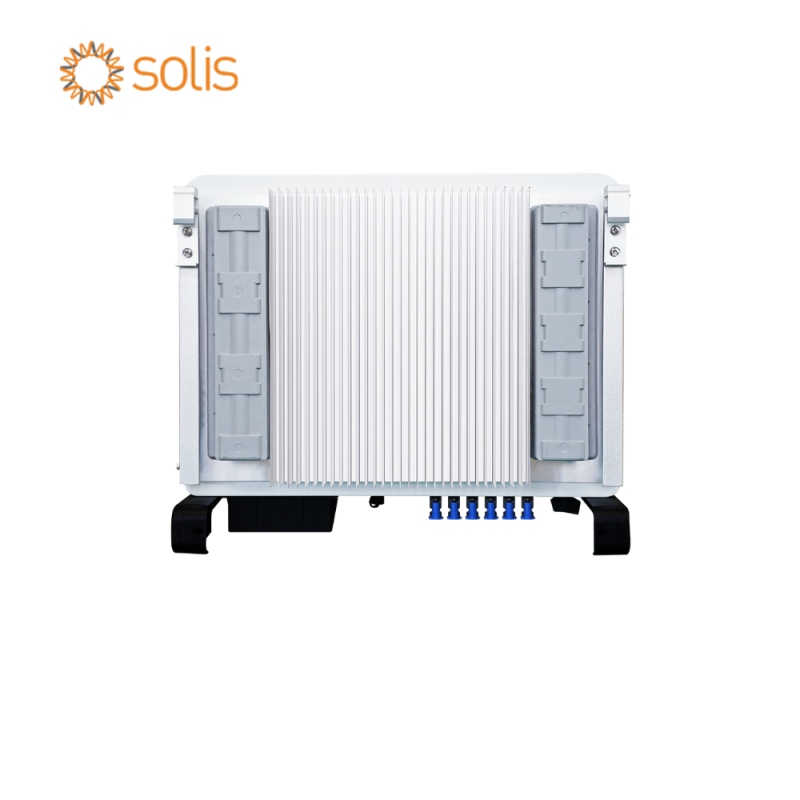

PV invertors SOLIS S5-GC30K 30KW
30 kW invertora Solis-GC30K-S5 tehniskie parametri
Līdzstrāva (ieeja)
maksimālā ieejas jauda: 45 kW;
maksimālais ieejas spriegums: 1100 V;
nominālais spriegums: 600 V;
palaišanas spriegums: 180 V;
MPPT sprieguma diapazons: 200-1000V;
maksimālā ieejas strāva: 32 A / 32 A / 32 A;
maksimālā īssavienojuma strāva: 40 A / 40 A / 40 A;
MPPT dia./ maks. ievades grupu skaits: 3/6.
AC (izvade)
nominālā izejas jauda: 30 kW;
maksimālā šķietamā izejas jauda: 33 kVA;
maksimālā izejas jauda: 33 kW;
nominālais tīkla spriegums: 3/N/PE, 220 V / 380 V, 230 V / 400 V;
nominālā tīkla frekvence: 50 Hz / 60 Hz;
nominālā tīkla izejas strāva: 45,6 A / 43,3 A;
maksimālā izejas strāva: 50,2 A;
jaudas koeficients: > 0,99 (regulējams no 0,8 līdz 0,8 atpalicībai);
THDi: < 3%.
Efektivitāte
maksimālā efektivitāte: 98,5%;
ES efektivitāte: 98,1%.
Aizsardzība
Līdzstrāvas apgrieztās polaritātes aizsardzība;
īssavienojuma aizsardzība;
izejas pārstrāvas aizsardzība;
pārsprieguma aizsardzība (līdzstrāvas tips II/ maiņstrāvas tips II);
tīkla uzraudzība (uzraudzība);
aizsardzība pret salām;
temperatūras aizsardzība;
AFCI aizsardzība samazina aizdegšanās risku;
integrēta PID atkopšana (pēc izvēles);
integrēts līdzstrāvas sensors (pēc izvēles).
Invertora Solis-GC30K-S5 vispārīgie dati
izmēri (platums x augstums x dziļums): 647 x 629 x 252 mm;
svars: 37 kg;
topoloģija: bez transformatoriem;
nakts patēriņš: < 1W (naktī);
darba vides temperatūra: – 25 ~ 60 °C;
relatīvais mitrums: 0 ~ 100%;
aizsardzības klase: IP66;
dzesēšanas koncepcija: uzlabota rezerves ventilatora dzesēšana;
maksimālais darba augstums: 4000 m;
tīkla savienojuma standarts: VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530;
drošība / EMC standarts: IEC/EN 62109-1/ -2, IEC/EN 61000-6-1/ -2/ -3/ -4.
Īpašības
līdzstrāvas (DC) savienotājs: MC4;
maiņstrāvas (AC) pieslēgums: spaiļu plate;
ekrāns: LCD;
sakari: RS 485; Wi-Fi/GPRS (pēc izvēles)
